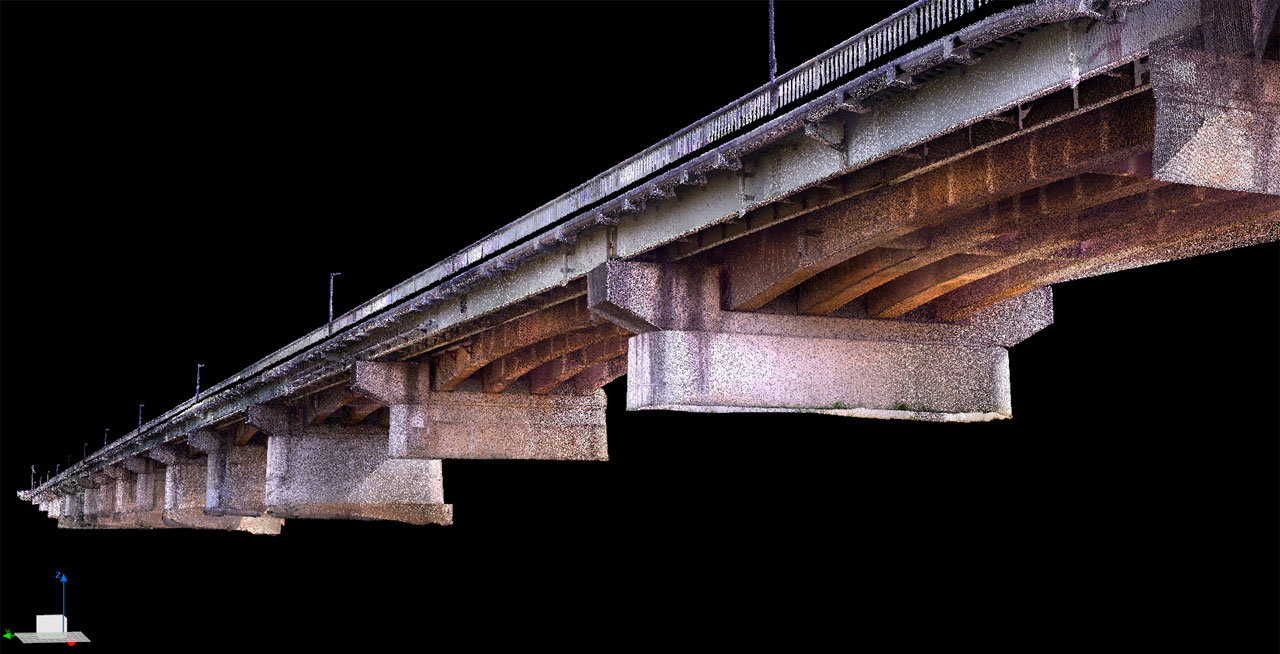

i-construction(ICT)

地上型レーザースキャナーを用いた出来形測量(日野川ICT活用工事)

投稿日:

一級河川 日野川にてICT測量をさせていただいております。

本業務はICT活用工事であり着工/施工/納品まですべてICTを活用する工事となります。

前回護岸工の掘削完了時に三次元出来形測量を行いました。今回は土工掘削工の出来形で、点群データによる標高較差、掘削土量の算出を行いました。

起工測量時の点群データと掘削完了時の点群データとの差で掘削土量が算出できます。

ヒートマップ帳票とメッシュ帳票だけ提出して終わり、では監督員も「?」となりますので、観測後は監督員立会によるヒートマップの標高確認を随時行っています。確認検査方法はタブレットに表示されたヒートマップの確認したい箇所を選択します。TSでその位置まで誘導し標高較差がリアルタイムで表示されます。較差の量により色分けされていますので観測値はその範囲内の数値となります。このように確認を受けた点群データ同士の比較ですので信用ある土量メッシュデータとなります。

--関連業務--
1.三次元起工測量
2.三次元設計データ作成
3.ICT建設機械による施工
4.三次元出来形管理等の施工管理(本ページ)
5.三次元データの納品

【CAD機能を搭載した土木測量支援現場端末システム (TREND-FIELD)】NETIS登録番号KK-120004-VE 活用促進

滋賀県近江八幡市古川町

i-construction(ICT)

地上型レーザースキャナーを用いた起工測量(国道8号線)

投稿日:

国道8号線でのレーザースキャナーを用いた切削オーバーレイ工事に係る現況路面起工測量を行っています。

国道で交通量が非常に多く、従来の現況測量では道路使用許可を申請し規制をかけての夜間作業になることが多いですが、レーザースキャナーを使用することにより交通規制をかけることもなく日中に作業が行えます。

また、本現場のように交通の絶えることのない場合は、標準のレーザースキャナでは車による死角が多くなり路面データを採取するのが困難になりますが、Trimble SX10の特徴であるバンドスキャンニング機能により視通が遮られることがあっても路面データの取りこぼしが殆どなく観測できます。

このあと取得した点群データを用いて切削オーバーレイ計画、三次元設計データの作成、情報化施工による出来形測量、三次元データ納品を行います。

--関連業務--
1.レーザースキャナを用いた起工測量(本ページ)
2.情報化施工TS出来形

野洲市小篠原

i-construction(ICT)

地上型レーザースキャナーを用いた起工測量(国道21号線)

投稿日:

国道21号線でのレーザースキャナーを用いた切削オーバーレイ工事に係る現況路面起工測量を行っています。

国道21号線はトラックの交通量が多く、従来の現況測量では道路使用許可を申請し規制をかけての夜間作業になることが多いですが、レーザースキャナーを使用することにより交通規制をかけることもなく日中に作業が行えます。

また、本現場のようにトラックが多く、交通の絶えることのない場合は、標準のレーザースキャナでは車による死角が多くなり路面データを採取するのが困難になりますが、Trimble SX10の特徴であるバンドスキャンニング機能により視通が遮られることがあっても路面データの取りこぼしが殆どなく観測できます。

このあと取得した点群データを用いて切削オーバーレイ計画、三次元設計データの作成、情報化施工による出来形測量、三次元データ納品を行います。

--関連業務--
1.レーザースキャナを用いた起工測量(本ページ)
2.情報化施工TS出来形

米原市醒ヶ井

i-construction(ICT)

地上型レーザースキャナーを用いた出来形測量(内湖再生3)

投稿日:

早崎内湖でレーザースキャナを用いた出来形測量を行っています。

県が行う消失した内湖の再生事業の一環工事で平成37年(2025年)完成予定とのこと。

今回測量している箇所は築堤完了後の出来形測量です。

延長は約600mあります。施工前は谷形状になっておりすべて購入土で盛土されております。着工前の点群データと施工後の点群データの比較により、正確な土量データを算出することができます。

--関連業務--
1.築堤部の起工測量
2.築堤盛土の出来形測量(本ページ)

【3次元点群処理ソフト(TREND-POINT)を用いた施工土量計測システム 】NETIS登録番号KK-150058-VE 活用促進

長浜市春早崎町

i-construction(ICT)

地上型レーザースキャナーを用いた出来形測量(日野川ICT活用工事)

投稿日:

一級河川 日野川にてICT測量をさせていただいております。

本業務はICT活用工事であり着工/施工/納品まですべてICTを活用する工事となります。

ICT活用工事では出来形測量もICT測量を行う必要があります。ICT測量の種類は仕様書でいくつか指定されており選択して作業することができます。本工事は土工の工事ではありますが、護岸ブロックの施工があり、掘削の出来形もICTで行うことになっております。よって、高さ(標高)も重要となってくるため、地上型レーザースキャナによる測量を行っております。

観測したデータは標高較差によるヒートマップでの管理となります。発注者の監督員による出来形確認はヒートマップデータを現地で確認していただきます。

確認方法はタブレットに表示されたヒートマップの任意の位置を指定しトータルステーションと連携することによりその位置へ誘導することができます。リアルタイムで観測値、標高差が表示されるため検査が容易に進みます。

結果はどの位置で観測したか一目でわかるデータが出力されます。

--関連業務--
1.三次元起工測量
2.三次元設計データ作成
3.ICT建設機械による施工
4.三次元出来形管理等の施工管理(本ページ)
5.三次元データの納品

【地上型3次元レーザースキャナによる形状計測】NETIS登録番号 KT-140022-VE 活用促進

【CAD機能を搭載した土木測量支援現場端末システム (TREND-FIELD)】NETIS登録番号KK-120004-VE 活用促進

滋賀県近江八幡市古川町

i-construction(ICT)

地上型レーザースキャナーを用いた起工測量(日野川ICT活用工事)

投稿日:

一級河川 日野川にてICT測量をさせていただいております。

本業務はICT活用工事であり着工/施工/納品まですべてICTを活用する工事となります。

ICT活用工事の建設生産プロセスは5段階になっており、今回行っている業務は第1段階の[三次元起工測量]となります。起工測量では0.25m2/1点以上の密度で観測し、縦横断図の作成や土量計算等の設計照査を行います。

護岸ブロックの設置と20,000m3以上の掘削・搬出の工事ですべてICTによる出来形測量を行います。

--関連業務--

1.三次元起工測量(本ページ)
2.三次元設計データ作成
3.ICT建設機械による施工
4.三次元出来形管理等の施工管理
5.三次元データの納品

【地上型3次元レーザースキャナによる形状計測】NETIS登録番号 KT-140022-VE 活用促進

滋賀県近江八幡市古川町

i-construction(ICT)

地上型レーザースキャナーを用いた起工測量(木之本長浜線ICT活用工事)

投稿日:

県道木之本長浜線にてレーザースキャナを用いた起工測量を行っています。

本業務はICT活用工事であり着工/施工/納品まですべてICTを活用する工事となります。



ICT活用工事の建設生産プロセスは5段階になっており、今回行っている業務は第1段階の[三次元起工測量]となります。起工測量では0.25m2/1点以上の密度で観測し、縦横断図の作成や設計照査を行います。







供用中の現道を改良する工事であり、段階的に進められているため、バリケード等の安全施設もそのまま引継がれた現場です。範囲や延長も長いため、ひとつづつ撤去することは不可能であるのですべてスキャンし、あとから不要物を除去します。



--関連業務-- 1.三次元起工測量(本ページ) 2.三次元設計データ作成 3.ICT建設機械による施工 4.三次元出来形管理等の施工管理 5.三次元データの納品

【地上型3次元レーザースキャナによる形状計測】NETIS登録番号 KT-140022-VE 活用促進

滋賀県長浜市相撲町

i-construction(ICT)

地上型レーザースキャナーを用いた土量計算(内湖再生1)

投稿日:

早崎内湖でレーザースキャナを用いた出来形測量(土量)を行っています。

県が行う消失した内湖の再生事業の一環工事で平成37年(2025年)完成予定とのこと。

内湖再生のための土砂数量を把握するため、レーザースキャナーにより採取前の起工測量と採取後の出来形測量を行いました。

本工事では数か所からの土砂の移動・内湖の切盛があるため、すべて三次元土量管理を行っています。

--関連業務--
1.採取前の起工測量
2.採取後の出来形測量
3.土量計算(本ページ)

【地上型3次元レーザースキャナによる形状計測】NETIS登録番号 KT-140022-VE 活用促進

長浜市春早崎町

i-construction(ICT)

地上型レーザースキャナーを用いた土量算出

投稿日:

長浜市早崎町でレーザースキャナを用いた測量を行っています。

工事で再利用する既設の集積残土量を算出する業務です。

三次元点群測量を行うことによりかなり正確な土量を算出できます。当初から集積されている場合は現況を観測し、搬出した後に再度観測し、着手前後の差で数量を求めます。本現場は集積土すべての搬出・原状地盤の変化がほとんど無いということで現況観測一回のみで数量を算出しました。

レーザースキャナによる測量を行う場合は、特に一定した形に整形する必要もありません。ただしある程度締固まっていないと実数量に誤差が生じることがあります。

長浜市早崎町

i-construction(ICT)

地上型レーザースキャナーを用いた出来形測量(内湖再生1)

投稿日:

早崎内湖でレーザースキャナを用いた出来形測量を行っています。

県が行う消失した内湖の再生事業の一環工事で平成37年(2025年)完成予定とのこと。

今回測量している箇所は内湖再生のための築堤等を行うための土取り場。土採取前にレーザースキャナーにより点群を取得する起工測量を行っています。

本工事では数か所からの土砂の移動・内湖の切盛があるため、すべて三次元土量管理を行っています。

レーザースキャナ測量は水があると正確な観測が不可能なため、必要に応じてTS等で補足します。使用しているTrimble SX-10は1級トータルステーション機能も備わっているため、スキャニング後そのまま座標観測やトラバーの設置等が行えます。

--関連業務--
1.採取前の起工測量
2.採取後の出来形測量(本ページ)
3.土量計算

【地上型3次元レーザースキャナによる形状計測】NETIS登録番号 KT-140022-VE 活用促進

長浜市春早崎町
